近日，小編聽聞，Excel還可以用來作數據獲取和硬件實時控制……

What?

在驚嘆之余，更多的是懷疑：Excel真能做數據獲取和硬件實時控制？即使能行又有什么實用價值？

帶著驚嘆和懷疑，小編查到了大量的資料。

事實證實了小編的out，Excel實現這些功能全無壓力。

這里為大家分享其中一篇8年前發表在ISA Transactions上的文章，一起開開眼界。

小編相信，絕大多數讀者并不會有使用Excel進行數據采集和硬件控制的需求。此文的價值在于給我們的一個啟示：如此復雜的功能都能實現，日常工作中還有什么是不能通過Excel實現的？

原文參見ISA Transactions 49 (2010) 264_269，文章標題《Data acquisition and real-time control using spreadsheets: Interfacing Excel with external hardware》。

文中介紹了在馬德里歐洲大學使用的兩款實驗室教學電子表格，用于進行數據采集和硬件控制的演練，幫助學生直觀高效地掌握教學內容。

表格功能通過兩個插件實現：Excel Daq數據獲取插件和Excel PID實時控制插件。

話不多說，直接上工作原理。

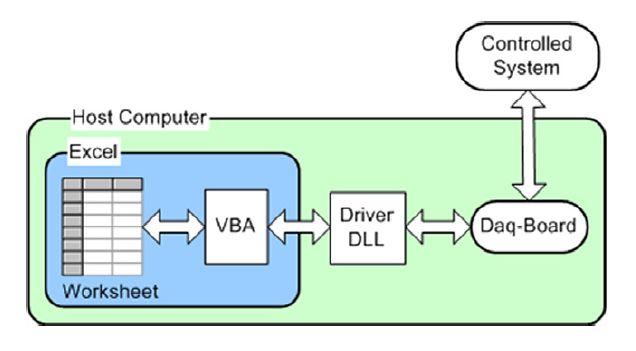

首先，插件開發者使用Excel VBA語言編寫驅動程序，驅動程序通過通訊協議在寄存器的信息讀取信息，從而實現Excel和外部硬件的數據傳輸。Excel工作表、VBA代碼、驅動程序和硬件之間的關系如下圖1所示：

圖1：Excel與硬件接口連接結構圖

Excel Daq與Advantech PCI數據采集板共同完成數據采集的工作。

一方面，使用特定的VBA代碼作為驅動程序的前端來控制數據采集板。另一方面，通過VBA開發定制程序，將測量數據直接導入到Excel工作表中，執行任務。如:篩選獲得的數據、執行控制器代碼并將命令發送給執行器，以及自動繪制圖表。

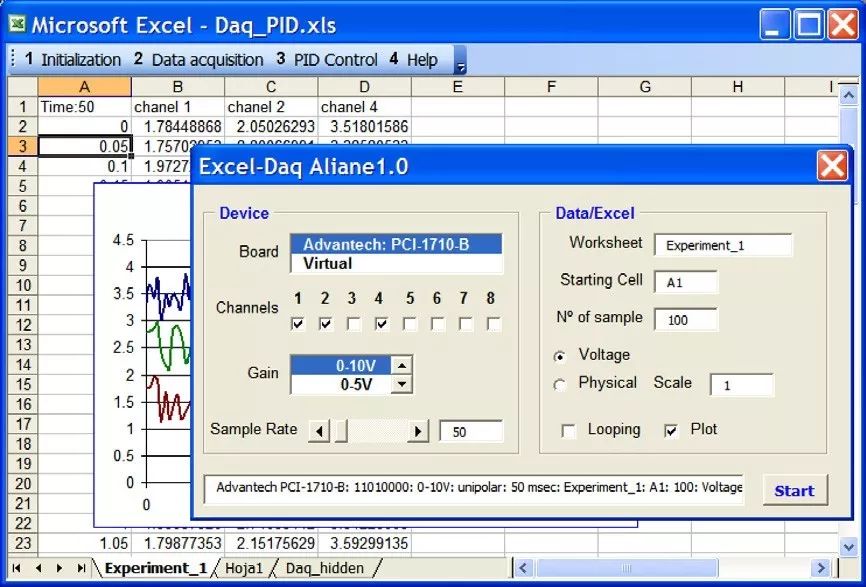

通過VBA控件的組合設計，實現與用戶的交互。如圖2所示，Excel Daq用戶界面有一個簡單的對話框，通過啟用通道、選擇增益和采樣速率來配置數據采集板。

圖2：Excel-Daq應用程序用戶界面

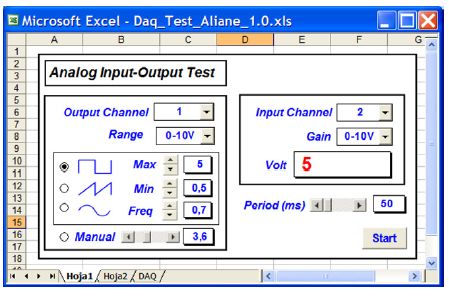

圖3為Excel測試程序的界面，該實用程序允許對硬件功能進行驗證，并進行簡單的數據采集試驗。通過用戶界面，用戶可以選擇輸入通道、電壓范圍、并設置采樣周期。該工具還允許選擇輸入正弦、正方形和鋸齒波形，其中的最大值和最小值可以通過滑塊進行調整。

圖3：Excel設備測試工具

當構建完模擬輸入和輸出功能后，下一步則是在Excel 中建立循環執行控制。

在實時控制中，輸入輸出和任務控制是需要一定的同步性和實時性，同步通常通過使用輪詢技術、外部中斷和軟件定時器來實現。由軟件定時器驅動的控制任務遵循圖4所示的方案。

圖4:定時驅動器控制任務

計時器根據編程的采樣間隔周期性地觸發一個回調函數，用于讀取輸入、運行控制器代碼和命令輸出。使用同樣的方式，完成與用戶的交互。Excel-PID應用程序用戶界面如圖5所示：

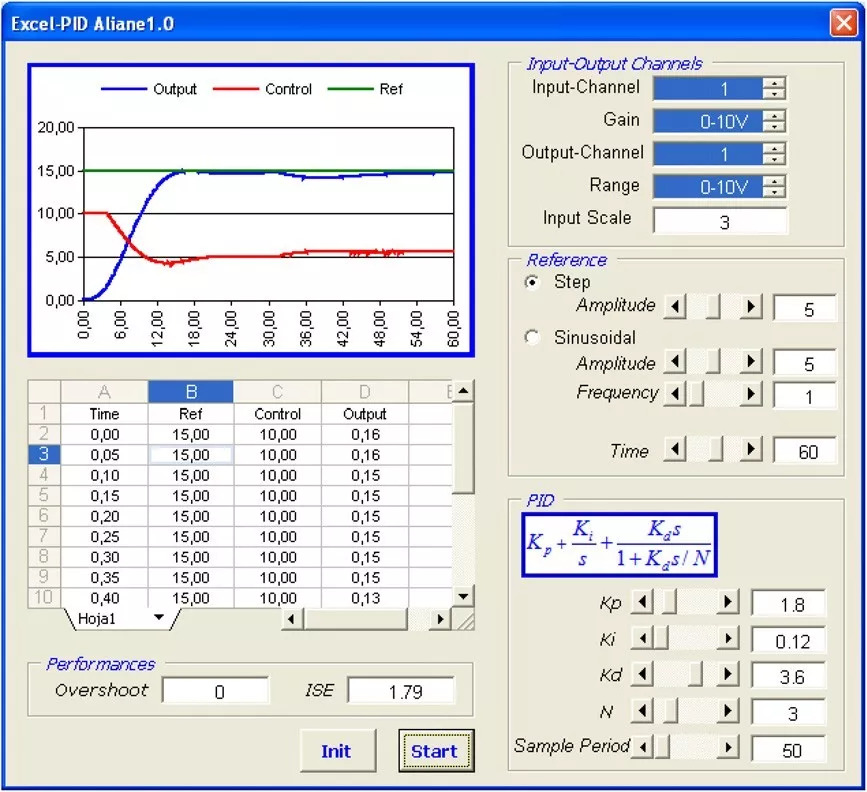

圖5：Excel-PID應用程序用戶界面

在完成所有數據采集和設備控制程序開發后，下一步則將所有組件整合在一起，使用圖形化界面來控制程序即可。

原文包含代碼等更詳細的內容，感興趣的讀者可以查閱。

強大到無法想象，Excel值得學好、用好！
